.jpg)
1 – скоба; 2 – пятка; 3 – установочная мера;
4 – микрометрический винт; 5 – стебель; 6 – барабан;
7 – микрометрическая гайка; 8 – регулирующая гайка;
9 – установочный колпачок; 10 – трещотка
sabato 30 novembre 2013
venerdì 29 novembre 2013
Un compendio incompleto dei micrometri e dei loro creatori - 微米和他們的創造者的一個不完整的綱要
Eine unvollständige Kompendium von Mikrometern und ihre Schöpfer
Неполный сборник микрометров и их создателей
Collection incomplète de micromètres et de leurs créateurs
giovedì 28 novembre 2013
sabato 23 novembre 2013
THE CRIMSON ARMADA_2008
BEHOLD THE ARCHITECT
Brace yourself. The towers
arch over our heads.
The signs inching down our necks carve the path of our existence.
No obelus could be printed in the temple walls.
Perfection to the micrometer and no pillar could ever fall.
Brace yourself. The sky is a dance of culling blades.
Encircle as knifehand prays to incise before ascending.
Surely the sea had been split
and from its middle ground rose a serpent from a stick.
We have regressed with every step we grow much closer
but now we tear the horns and beg the books will end the torture.
..........
The signs inching down our necks carve the path of our existence.
No obelus could be printed in the temple walls.
Perfection to the micrometer and no pillar could ever fall.
Brace yourself. The sky is a dance of culling blades.
Encircle as knifehand prays to incise before ascending.
Surely the sea had been split
and from its middle ground rose a serpent from a stick.
We have regressed with every step we grow much closer
but now we tear the horns and beg the books will end the torture.
..........
He who kneels before his lord is saved and will behold the architect.
Behold the architect.
giovedì 21 novembre 2013
NORMATIVA - 條令 - REGULATIONS - NORMAS - ПРАВИЛА - VORSCHRIFTEN - RÈGLES
UNI 9052: Criteri base per le procedure di taratura dimensionale;
UNI 5708: Micrometri per esterni;
UNI 10699-5: Istruzioni per il controllo delle apparecchiature per misurazioni dimensionali.
UNI 10699-6: Istruzioni per il controllo delle apparecchiature per misurazioni dimensionali.
ISO 361: Micrometer calipers for external measurement;
DIN 863-1-2-3-4: Micrometers;
JIS B 7502: Micrometer calipers for external measurement;
ISO/DIS 9121: Geometrical Products Specification (GPS)
NF E11-099: Instrument de mesurage de longeur.
NF E11-098: Instrument de mesurage.
NF E11-207: Instrument de misurage de longeur en service.
NF E11-090: Instrument de mesurage de longeur.
Cenni sulla taratura del micrometro
Verifica della taratura dello strumento
1) Esami e controlli preliminari sull'apparecchiatura al fine di verificare che:
- Lo stato di conservazione dello strumento sia tale da non inficiare l'esito delle misurazioni (esempio: giochi anomali, sforzi eccessivi, ecc);
- Le caratteristiche costruttive e dimensionali consentano il funzionamento continuo entro i limiti definiti dal campo di misura;
- La marcatura sullo strumento consenta una sicura ed univoca identificazione.
Non sono inclusi invece i controlli che mirano a verificare la rispondenza dello strumento a requisiti normativi di tipo costruttivo che non influenzano il risultato delle misure.
Allestimento delle apparecchiature per l'esecuzione della verifica della taratura; tale fase include la pulizia dei campioni, il raggiungimento dell'equilibrio termico fra lo strumento in verifica ed i campioni e la verifica dei gradienti termici residui;
2) Verifica delle caratteristiche metrologiche:
- Planarità di ciascuna delle facce di misura;
- Parallelismo delle facce di misura per campo fino a 100 mm;
- Rilievo della curva di taratura (stima dell'errore di indicazione).
La verifica di micrometri per esterni con una corsa di 25 mm (corrispondente ad un campo di misura fino a 1000 mm con l’uso delle aste di azzeramento) viene eseguita, in accordo alla norma UNI 9191, nei seguenti punti di misura (espressi in mm): 1,4 - 2,5 - 5,1 - 7,7 - 10,3 - 12,9 - 15 - 17,6 - 20,2 - 22,8 - 25 (intesi come incrementi rispetto al punto di azzeramento).
La scelta di questi punti, come detto, non è arbitraria, ma conseguenza del passo della vite e deriva dalla necessità di controllare lo strumento su multipli finiti del suddetto valore.
3) Verifica della ripetibilità dello strumento in taratura;
- Verifica della forza di misurazione, quando è possibile e se è presente la frizione per verificare l'efficacia del dispositivo limitatore di coppia;
- Stima dell' incertezza estesa associata al risultato della verifica della taratura: stima degli errori di indicazione.
Suggerimenti tratti da:
sabato 9 novembre 2013
型千分尺
本文研究的是外径千分尺（螺旋测微仪），即测量物体“外部”距离的一种测量工具 ，它可以将测量长度精确到0.01毫米。
趣闻
·
微米[μm] 是相当于百万分之一米的一种测量单位：它是如何将测量单位精确到百分之一毫米的呢 ? 因为在进行测量时要在一个旋钮上操作，它与测微螺杆相连，千分尺也是因此得名的。
·
千分尺也叫Palmer（帕尔默），由它的发明者Jean Laurent PALMER而得名, 他在1848年9月7号通过法国农业与商业部颁发的第7518号文件申得了千分尺的专利。
构造
千分尺由一个 弧形尺架
- A -
组成。弧形架的末端有一个
测砧 - B - 一个 测微螺杆 - C -
这里即是测量的组件所在的位置。弧形架的两端是在同一水平位置的一个測砧和一个测微螺杆，它们由材质较硬的金属制做而成，这样能够保证它的耐磨性与不易变形性。
右边的部分有一个
固定套管 - D - 它包含一个水平线，又叫基准线， 这条线上、 下各有一列间距为一毫米的刻度线，上面的刻度线恰好在下面两相邻刻度线中间。
在它的内部有一个
测微螺钉 - E - 它和测微螺杆相连，这样就可以允许它任意的左右移动了。
微分筒 - F -
可以实现测量，它由
锁紧装置 - G 固定， 就相当于一个具有一定口径的额度指示器。
旋钮- H -
由一个粗面螺母和 一对限制器
组成：限制器是用于防止测微螺杆对测量物体的压力超过10牛顿，这样就可以避免由于对测量物体实行的压力过大致使测量物体变形而导致的测量误差。
特点
测量范围，千分尺一般在车间或工厂使用较为广泛，一般情况下千分尺测量的最大量程为25mm，个别的要视情况而定，要尽量的避免使用有机械装置缺陷的千分尺，它会导致测量值不准确从而造成一定的的测量误差.我们所研究的25-50型千分尺，
它的测量最小值为25mm测量最大值为50mm， 最大与最小测量范围差为25mm。
如何应用
厚度的测量它由待测物体的两个测量面进行，再由千分尺上的两个限制器或者说是两个摩擦片进行测量。每次由零旋转，旋转到适当的压力为止。为了实现一个完整的测量，需要使所有微分筒上读得的对应于基准线的值相加，即固定套管上的刻度线所出现的值.
特别鸣谢本文译者 -- 王美伦
giovedì 7 novembre 2013
Micrometer
The micrometer in question is a measuring instrument
for "external" that allows you to make measurements with a precision
which is 1/100 of a millimeter.
Curiosity
- The micrometer [M] is a unit of measurement equal to one millionth of a meter: How was it that the measuring instrument has the nearest one hundredth?
- Why to take a measurement you act on a micrometer screw to the rod moving from which it takes its name.
How is it made
The instrument is formed by a frame arc - A - at whose
end there is the anvil - B - and the movable rod - C - where will position the
workpiece to be measured. The ends of the anvil is, both of the movable are
flat, parallel and made in hard metal, which guarantees the durability and wear
resistance.
On the right side we find the compass graduated - D -
where is engraved a linear scale consists of a line, called "lubber
line", above which there millimeters and half millimeters below.
Inside we find the micrometer screw - E - Mobile
connected to the rod that allows her to move back and forth in pleasure.
The thimble- F - allows to carry out the measurements
and if desired, blocking the movable rod with a locking device - G - to a quota
sample, to use it as a kind of gauge fixed.
The clamping device - H - consists of a knurled nut
and a torque limiter: the latter serves to prevent the pressure of the movable
can overcome a force value of 10 newtons, thus avoiding a possible damage to
the instrument and of incurring an incorrect size.
Feature
The field of measurement, in micrometers most used in
the workshop is limited to 25 millimeters, irrespective of the flow, to avoid
defects in construction of the mechanism that may distort the measurement. In
our micrometer 25-50 the value of minimum capacity is 25 and the maximum is 50 with
the field of measurement equal to 25 millimeters.
+-+Copia.png)
How does it
work
The measurement of the thickness of a workpiece is
performed by pressing it between the faces of measurement, by the use of the
torque limiter or clutch, which will turn to empty once reached the right
pressure. To obtain a complete measurement, you have to add up the cents
recorded on scale drum, always in the line of faith, with millimeters and half
millimeters previously read on the compass graduated.
MICRÓMETRO
El micrómetro en cuestión es un instrumento de
medición "externo" que le permite hacer mediciones con una precisión
generalmente de 1/100 de milímetro.
Curiosidad
- El micrómetro [μm] es una unidad de medida equivalente a una millonésima parte de un metro: ¿Cómo es que el instrumento está provisto de una centésima más próxima?
- ¿Por qué para realizar una medición actúa la barra de movimiento sobre un tornillo micrométrico de la que toma su nombre?
Cómo esta hecho
El instrumento está formado por un arco de
marco - A - en cuyo extremo se encuentra el yunque - B - y la varilla móvil - C
- donde se va a posicionar la pieza de trabajo que se desea medir.
Los extremos del yunque son, tanto de la parte
móvil como de las planas, paralelas y de
metal duro, que garantiza la durabilidad y la resistencia al desgaste.
En el lado derecho se encuentra la brújula
graduada - D - donde está grabada una escala lineal que consiste en una línea,
llamada " línea de fe ", por encima de la cual encontramos los
milímetros y debajo las décimas de milímetro.
En el interior nos encontramos con el tornillo móvil - E - conectado a la barra que le permite a la cual le
permite avanzar.
El tambor graduado - F - permite llevar a cabo
las mediciones y, si se desea, el bloqueo de la varilla móvil con un
dispositivo de bloqueo - G - usándolo
como una especie de indicador fijado.
El dispositivo de sujeción - H - consiste en
una tuerca moleteada y un limitador: el último sirve para evitar que la presión
del tornillo móvil pueda superar un valor de fuerza de 10 newtons, evitando así
un posible daño al instrumento y una medida incorrecta.
.jpg)
Características
El campo de medición, en los micrómetros más
utilizados en el taller se limita a 25 milímetros, independiente, para evitar
defectos en la construcción del mecanismo que pueda distorsionar la medición.
En nuestro micrómetro ''25-50'' el valor de la capacidad mínima es de 25 y el
máximo es de 50 con el campo de medida igual a 25 milímetros.
+-+Copia.png)
Cómo funciona
La medición del espesor de una pieza de
trabajo se lleva a cabo sujentando la pieza entre las caras de medición,
mediante el uso del limitador, alcanzado
la presión correcta. Para obtener una medición completa, hay que sumar las
centésimas registrados en el tambor de escala, en la ''línea de fe'', con
milímetros y décimas de milímetros
previamente leído en la brújula graduada.
lunedì 4 novembre 2013
venerdì 1 novembre 2013
Nano tecnologie - 納米技術 - Нанотехнологии - Nano Technologies - Nano Tecnologías - Nanotechnologies

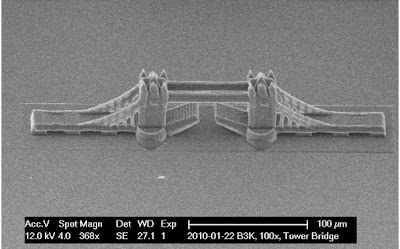

Stampare oggetti 3D, bastano due fotoni ed il gioco è fatto. Sculture grandi come capelli alla velocità della luce.
La tecnologia della stampa 3D ha fatto un notevole salto in avanti, grazie ad alcuni ricercatori dell'università di Vienna, che hanno creato una stampante litografica capace di costruire strutture dimensionali su scala micrometrica, ad altissima precisione e velocità.
Il processo è noto come "litografia a due fotoni" e consiste nel polimerizzare, trasformandola in solida, una resina liquida monomerica, grazie all'azione di un fascio laser. La polimerizzazione avviene solo se il monomero assorbe un quantitativo minimo di energia, corrispondente a due fotoni (da cui il nome del processo), è questo avviene solo al centro del fascio laser, consentendo precisioni dell'ordine delle centinaia di nanometri
La polimerizzazione può avvenire ovunque nella resina, non necessariamente a strati consecutivi come avviene per le altre tecnologie, e questo rappresenta un vantaggio pratico non da poco.
.jpeg)
Articolo tratto da:
http://www.tomshw.it
.PNG)
La LEGGE di MURPHYS - 墨菲定律 - Закон Мерфи - Murphy's law - Murphys Gesetz - La ley de Murphy - La loi de Murphy -
Misura con un micrometro. Segna con un gessetto. Taglia con un'ascia.
(Arthur BLOCH)
